Meine kleinen Bastelleien Nr.4
Meine kleinen Bastelleien Nr.4
Ich habe es wieder getan,...kann es nicht lassen. Der Bau einer ADS-B Antenne ist nicht schwer, und kann von jedem hergestellt werden der etwas Geschick im basteln hat.
Was braucht man den dazu, ein Koaxialkabel 50 Ohm, oder ein Satelliten Kabel 75 Ohm.
Es gehen beide Kabel, da ich mehrere Antennen gebaut und ausprobiert habe welches Kabel besser sein könnte, aber sie sind gleich vom Empfang her!
Es gibt verschiedene Antennen die man ohne viel Aufwand selber bauen kann.
Als erstes wäre die gute GP Antenne, ein Strahler und vier Radial.
Dann gibt es eine Kollinear ist fast genauso wie eine GP Antenne nur das sie drei Hälften hat als Dipol. Dann hätte ich Asche auf mein Haupt, eine gekaufte Dipol Antenne, die von mir gebauten Antennen sind genauso gut wie die gekauften. Also kann man Geld sparen indem man selber eine baut, als sie zu kaufen!
Was braucht man den dazu, ein Koaxialkabel 50 Ohm, oder ein Satelliten Kabel 75 Ohm.
Es gehen beide Kabel, da ich mehrere Antennen gebaut und ausprobiert habe welches Kabel besser sein könnte, aber sie sind gleich vom Empfang her!
Es gibt verschiedene Antennen die man ohne viel Aufwand selber bauen kann.
Als erstes wäre die gute GP Antenne, ein Strahler und vier Radial.
Dann gibt es eine Kollinear ist fast genauso wie eine GP Antenne nur das sie drei Hälften hat als Dipol. Dann hätte ich Asche auf mein Haupt, eine gekaufte Dipol Antenne, die von mir gebauten Antennen sind genauso gut wie die gekauften. Also kann man Geld sparen indem man selber eine baut, als sie zu kaufen!

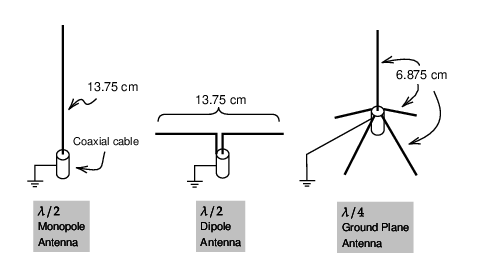

Die drei oben abgebildeten Antennen, sind die üblichen Antennen die man bauen kann.

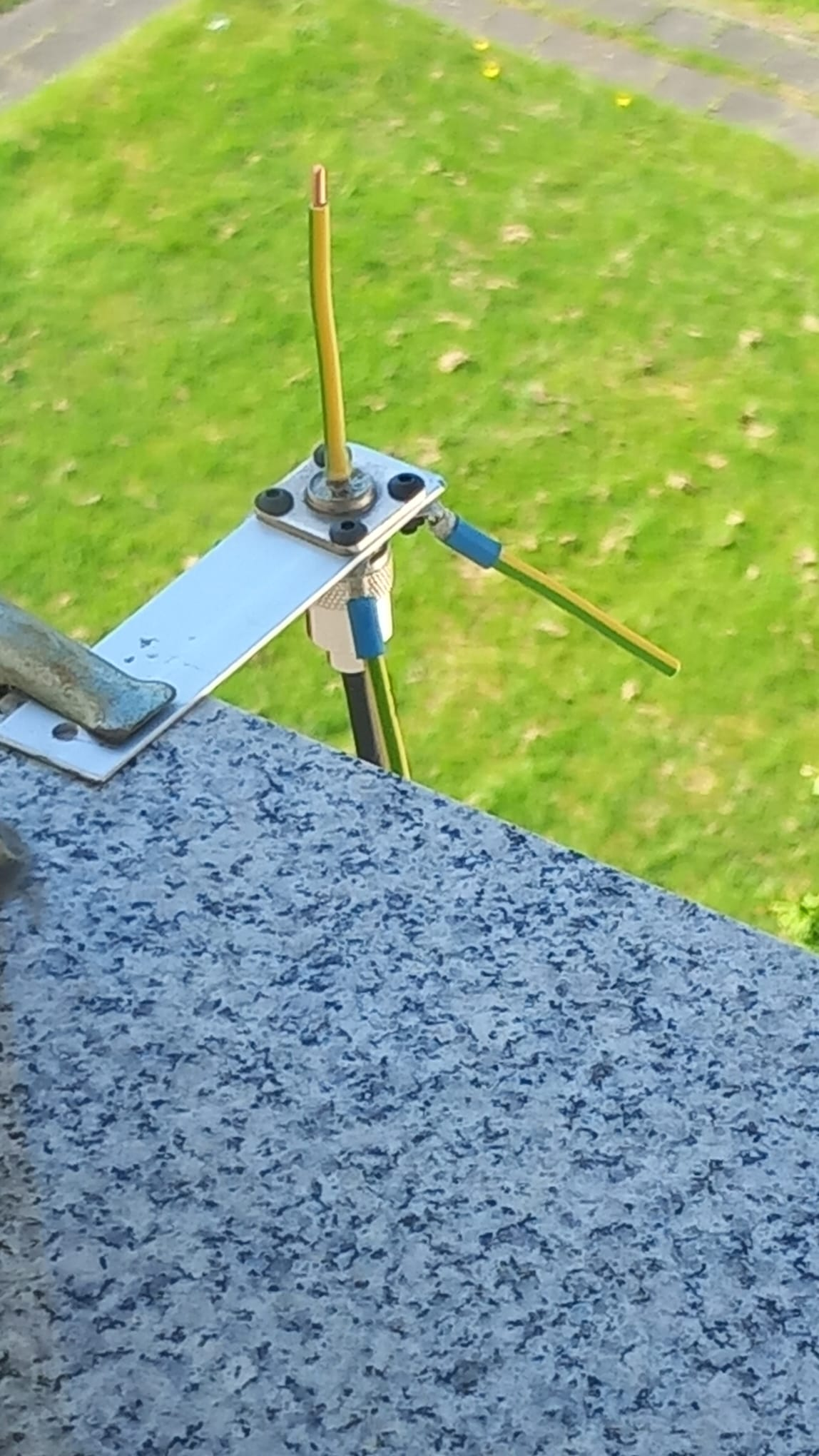

Das ist meine erste Antenne für ADS-B die ich gebaut habe.
Grundplane 6.5 cm Strahler und Radiale lang und am Fensterbrett außen angebracht Richtung Norden.
Grundplane 6.5 cm Strahler und Radiale lang und am Fensterbrett außen angebracht Richtung Norden.

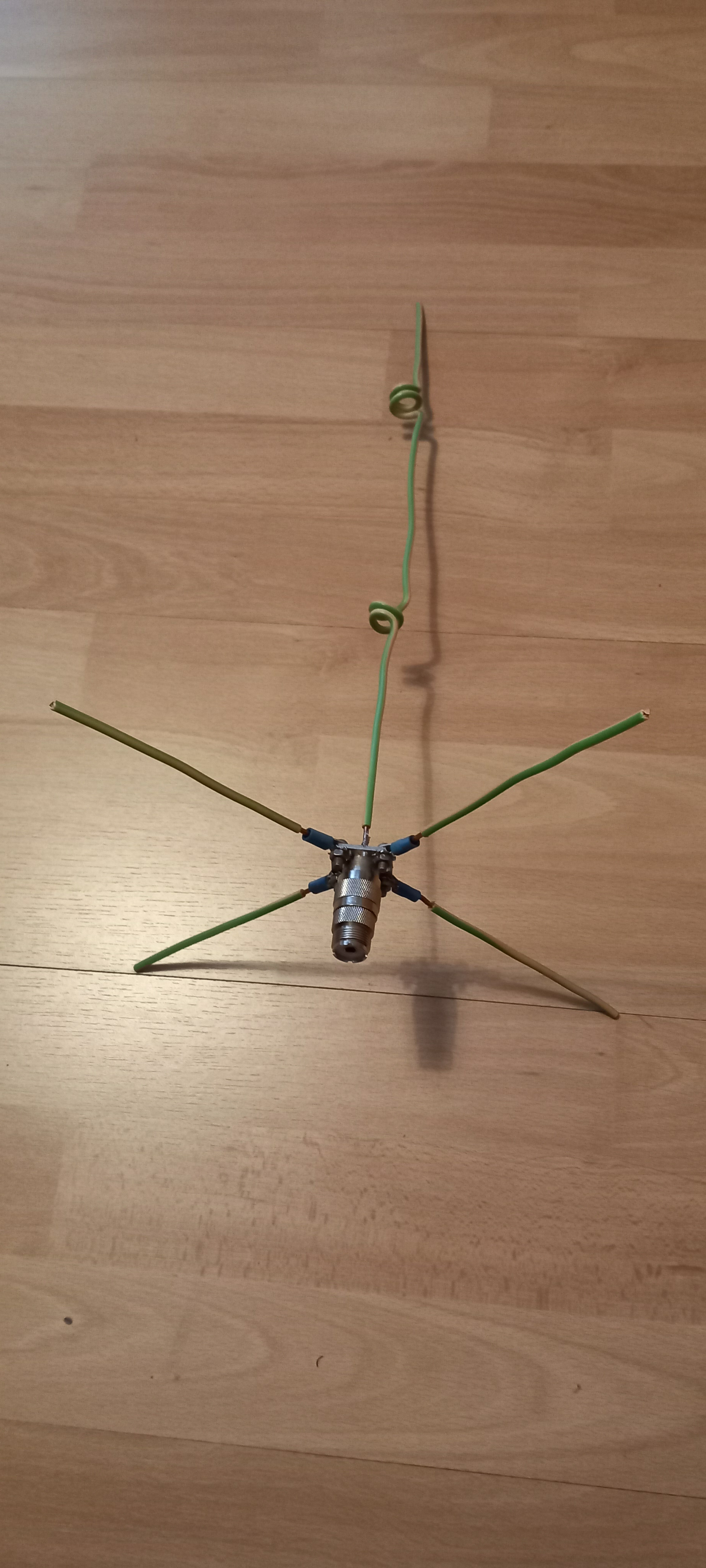

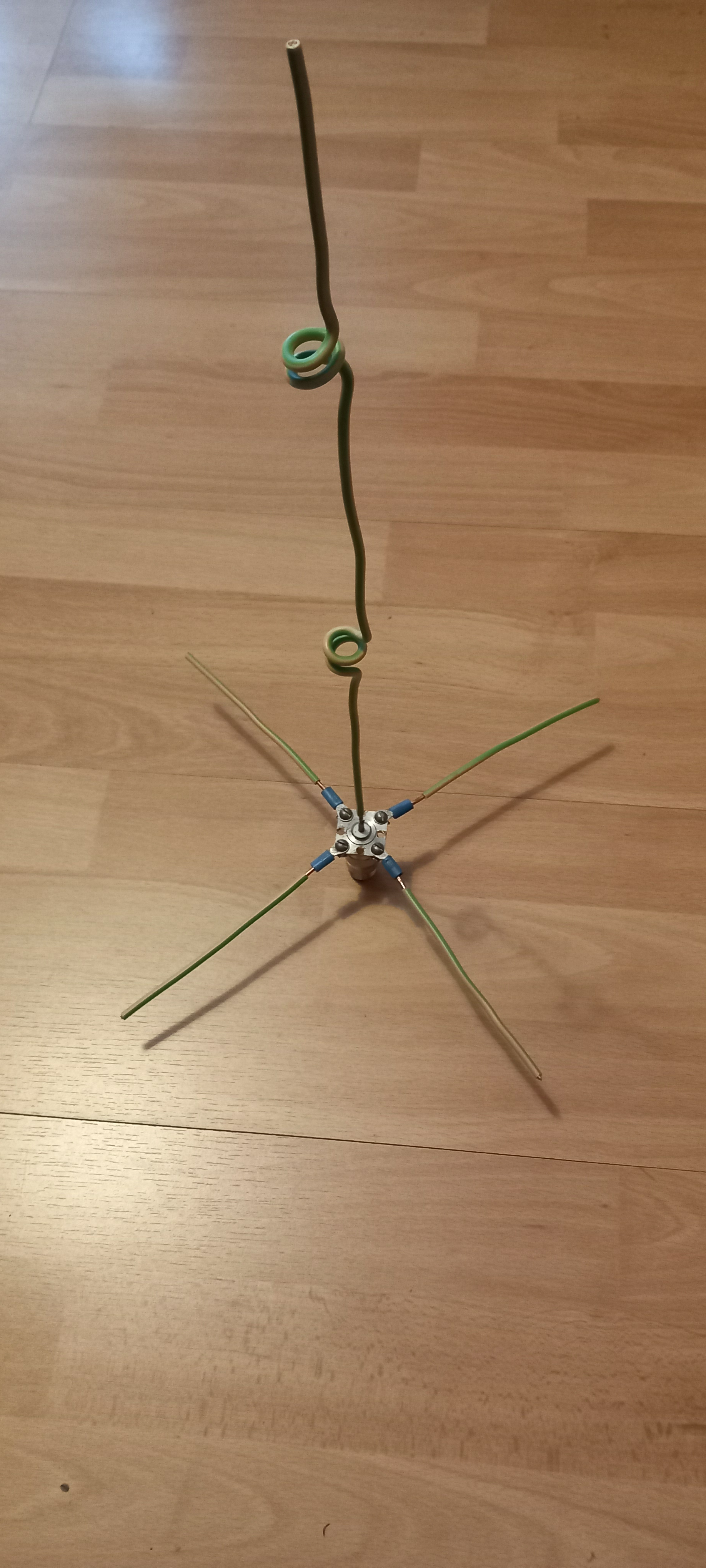

Dann bin ich neugierig geworden und baute eine Dipol Antenne.
Sie wird eigentlich genau so gebaut wie eine GP, aber die 2 Kreise in 2 cm Radius in der Antenne begrenzen die Antenne auf 3 Dipol hälften. Durch leichtes zusammen drücken oder auch auseinander ziehen stellt man die Stehwelle ein. Diese ist genau auf 1:1.1
Die Elemente sind alle 13 cm lang, die Spitze ist 6 cm lang
Sie wird eigentlich genau so gebaut wie eine GP, aber die 2 Kreise in 2 cm Radius in der Antenne begrenzen die Antenne auf 3 Dipol hälften. Durch leichtes zusammen drücken oder auch auseinander ziehen stellt man die Stehwelle ein. Diese ist genau auf 1:1.1
Die Elemente sind alle 13 cm lang, die Spitze ist 6 cm lang

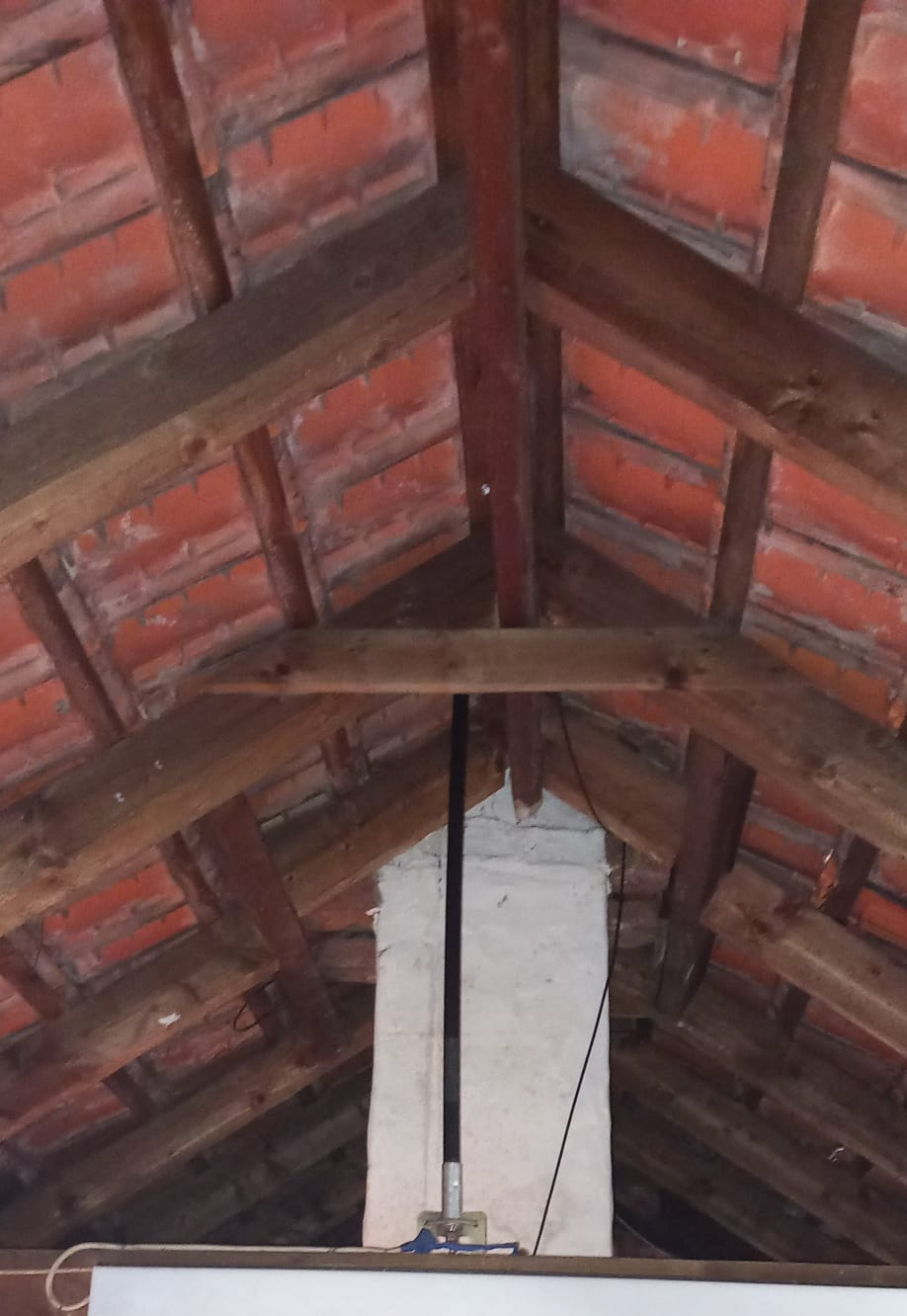

Diese Antenne ist die letzte Antenne die ich gebaut habe, sie ist die beste von allen.

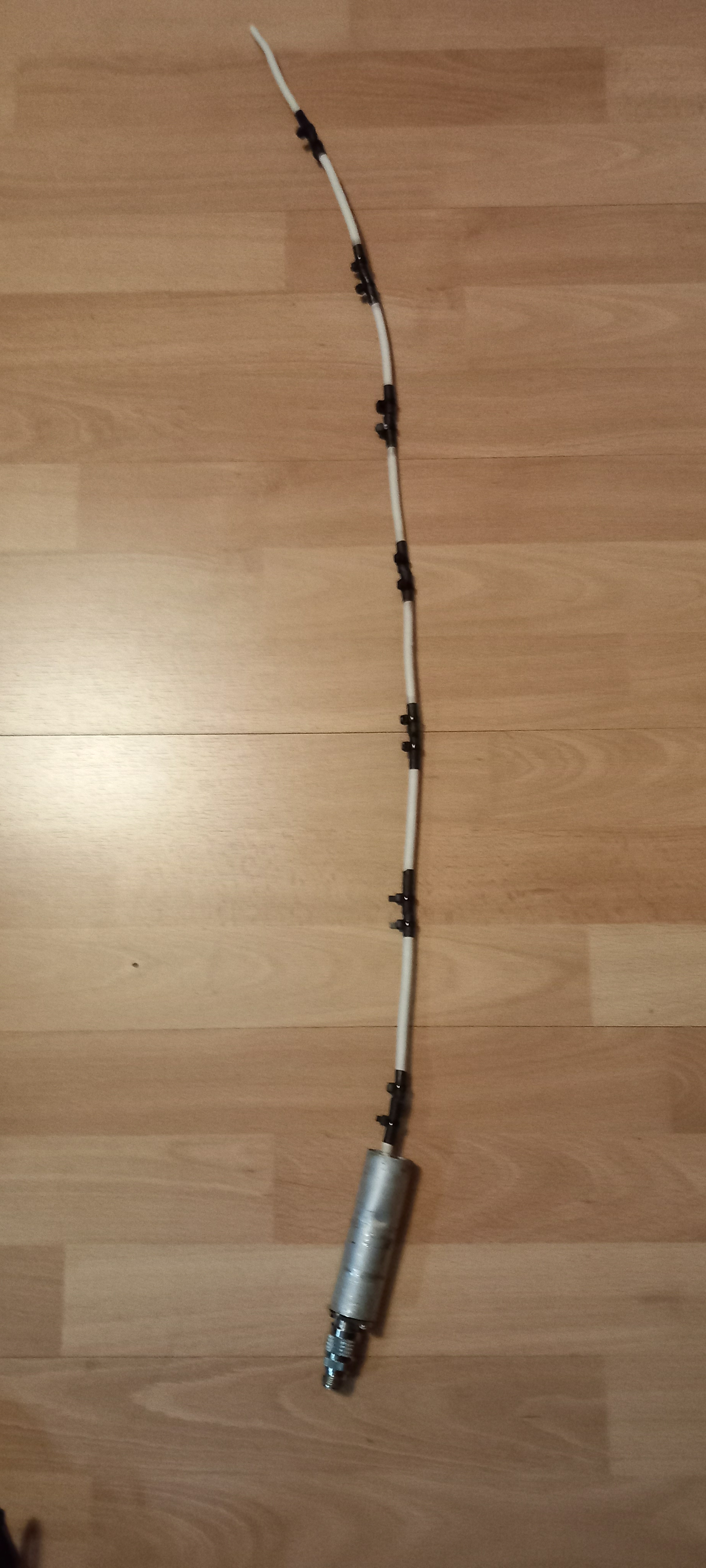

Diese Antenne besteht aus 8 Koaxial Elemente 75 Ohm Sat Kabel 15 cm lang 2 cm oben und unten sind zum einschieben, Sehle auf Schirmung so das es eigentlich 11 cm reine Antenne ist.
Die Antenne hat eine gesamt Länge von 120 cm .
Das ist eine Kollinear-Antenne, und von allen drei Antennen die beste.
Alle Antennen habe ich mit einem Nano VNA getestet so das sie auf der Frequenz 1090 GHz eine Stehwelle von 1:1.1 - 1:1.4 haben.
Diese Antenne besteht aus 8 Koaxial Elemente 75 Ohm Sat Kabel 15 cm lang 2 cm oben und unten sind zum einschieben, Sehle auf Schirmung so das es eigentlich 11 cm reine Antenne ist.
Die Antenne hat eine gesamt Länge von 120 cm .
Das ist eine Kollinear-Antenne, und von allen drei Antennen die beste.
Alle Antennen habe ich mit einem Nano VNA getestet so das sie auf der Frequenz 1090 GHz eine Stehwelle von 1:1.1 - 1:1.4 haben.

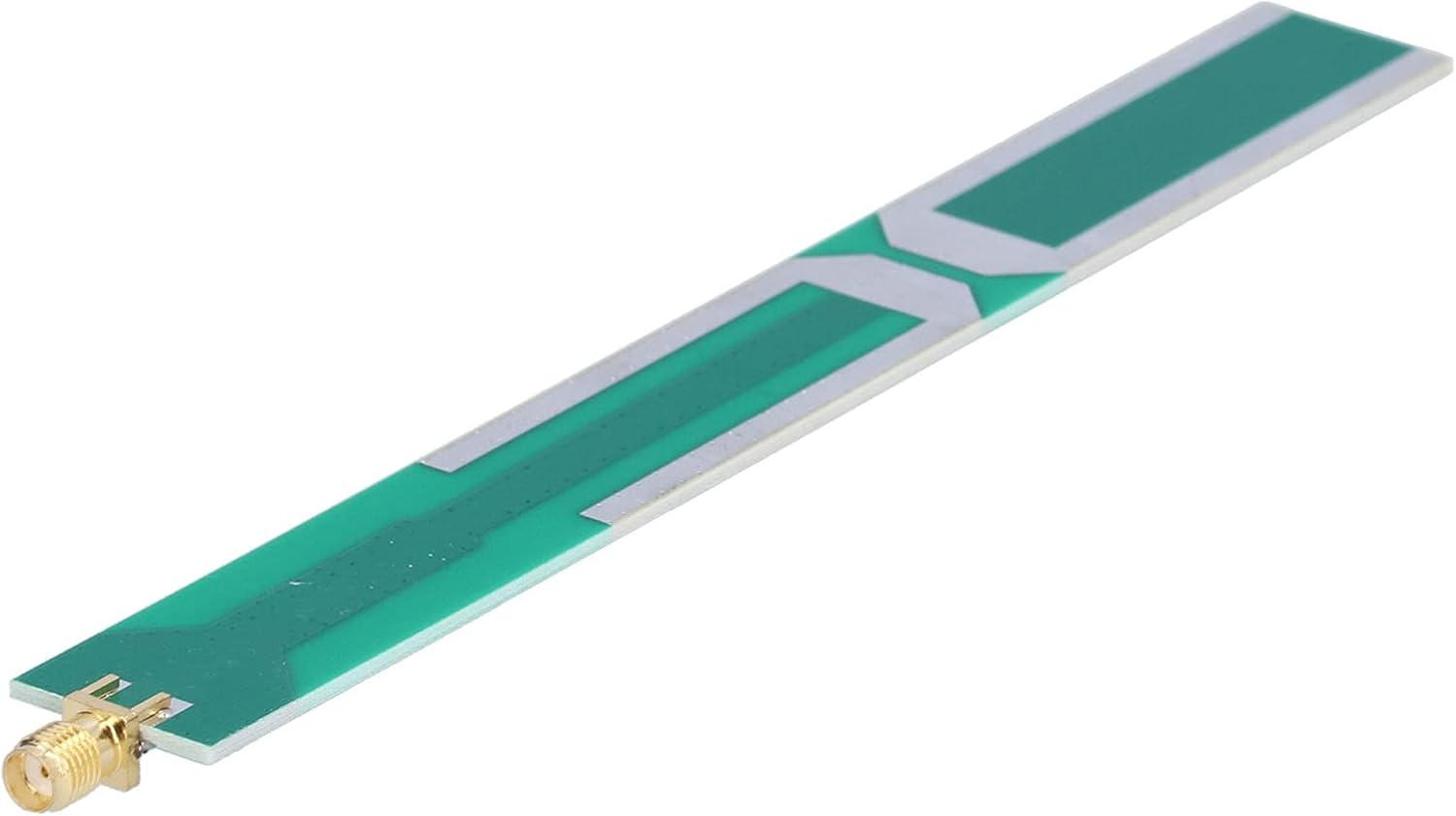

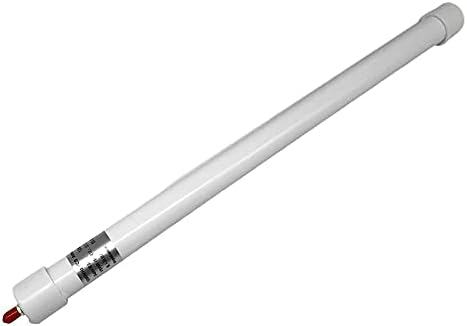

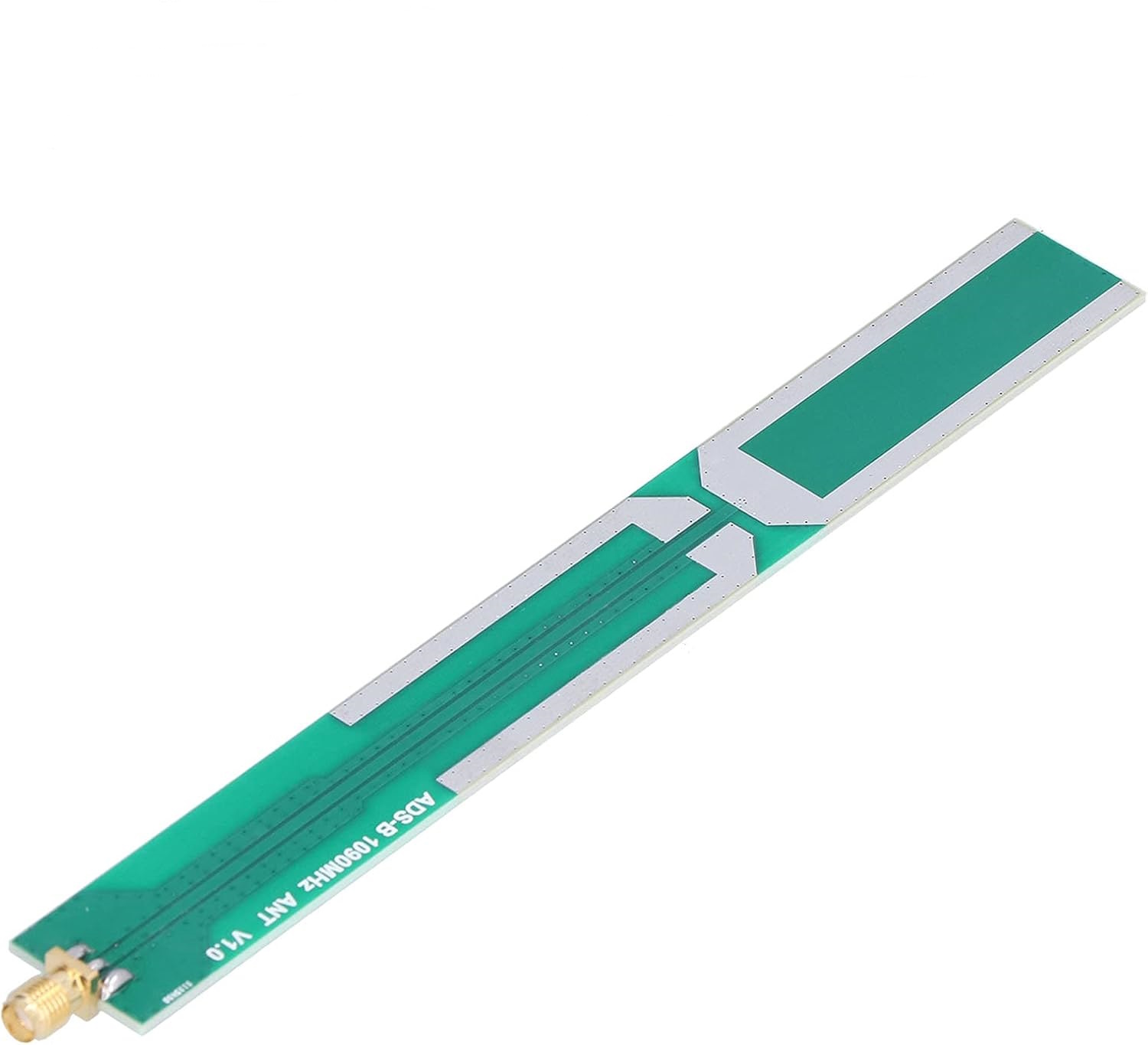

Die oberen Bilder zeigen die gekaufte ADS-B Antenne. Es ist eine Dipol Antenne. Der kauf dieser Antenne war reine Neugierde , ob sie besser ist als eine selbst gebaute Antenne.
Leider musste ich feststellen, für das Geld hätte ich drei Kollinear-Antenne bauen können.
Sie funktioniert recht gut, aber lange nicht so gut wie meine die ich gebaut habe, die Kollinear-Antenne.
Leider musste ich feststellen, für das Geld hätte ich drei Kollinear-Antenne bauen können.
Sie funktioniert recht gut, aber lange nicht so gut wie meine die ich gebaut habe, die Kollinear-Antenne.
Und wie immer gilt, Achtung: Ich übernehme keine Haftung wenn die Antennen nach gebaut werden, auf Richtigkeit der Daten und auf Verletzungen beim Gebrauch alles geschieht in Selbsthaftung und auf eigene Gefahr ! ! !

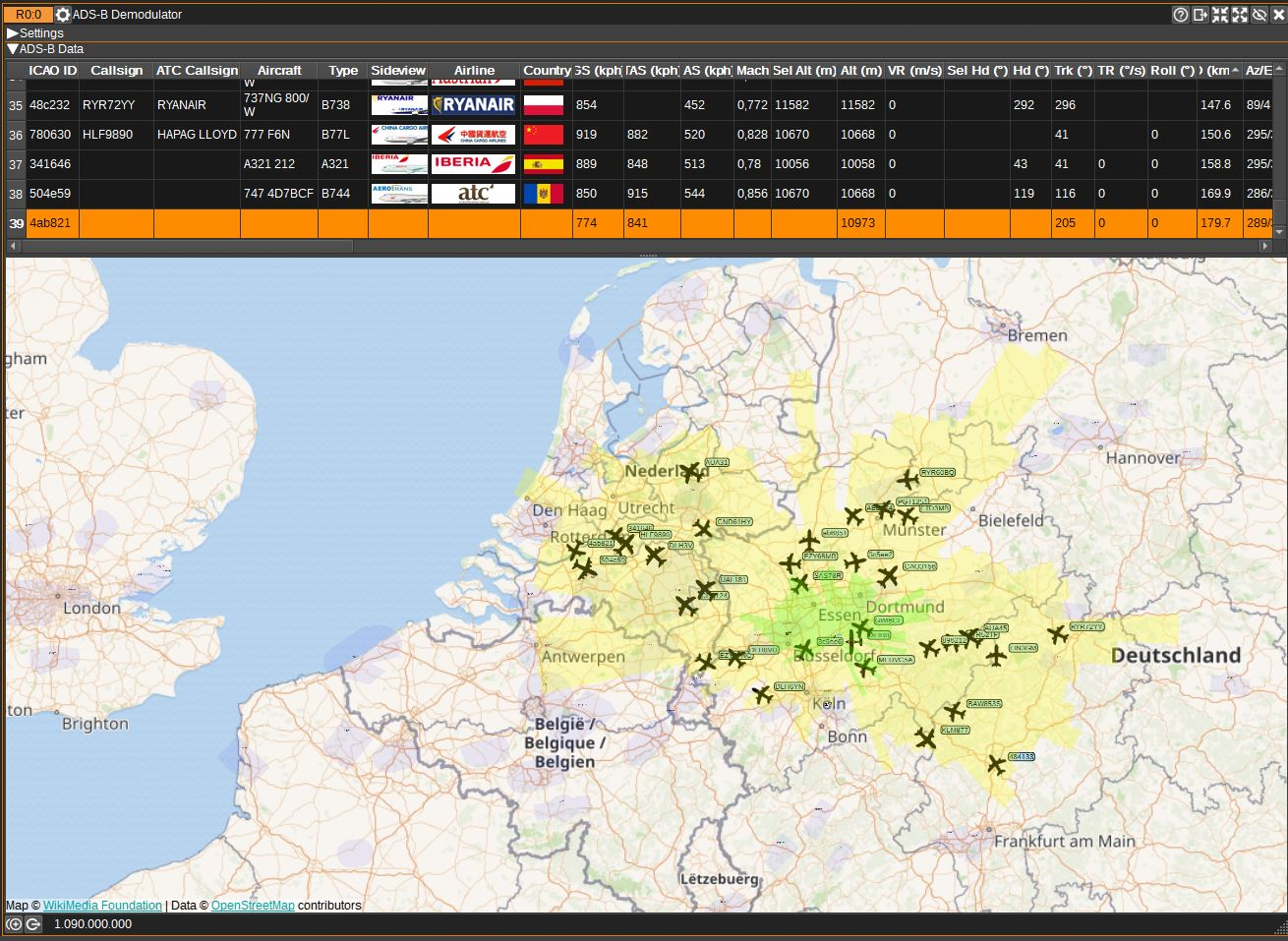

Das Bild zeigt die Kollinear-Antenne.
Der Empfang liegt um die 250 Km.

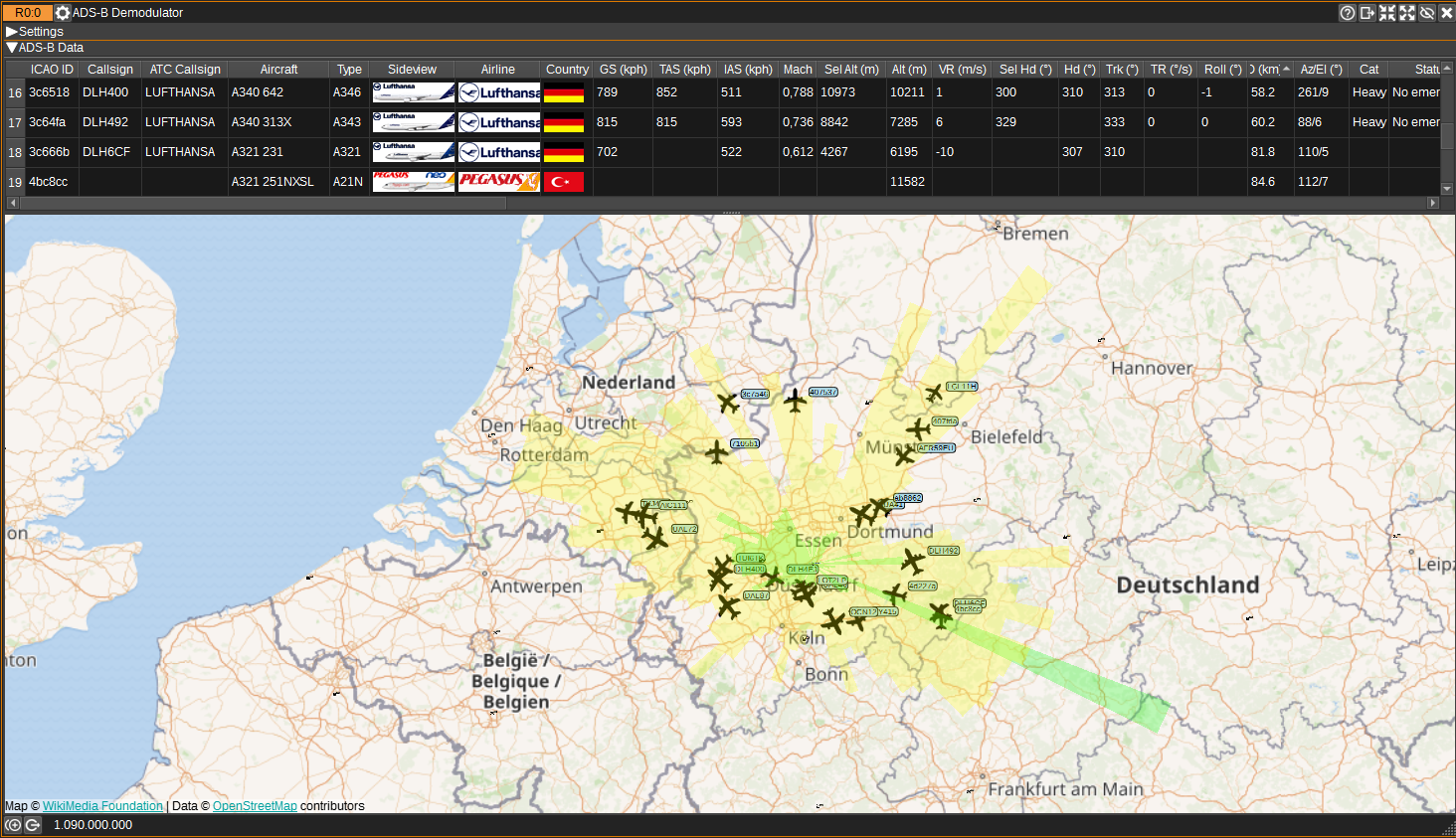

Die gelbe Markierung zeigt den Empfangsradius der Antennen.
Der Empfang liegt um die 250 Km.
Die gelbe Markierung zeigt den Empfangsradius der Antennen.

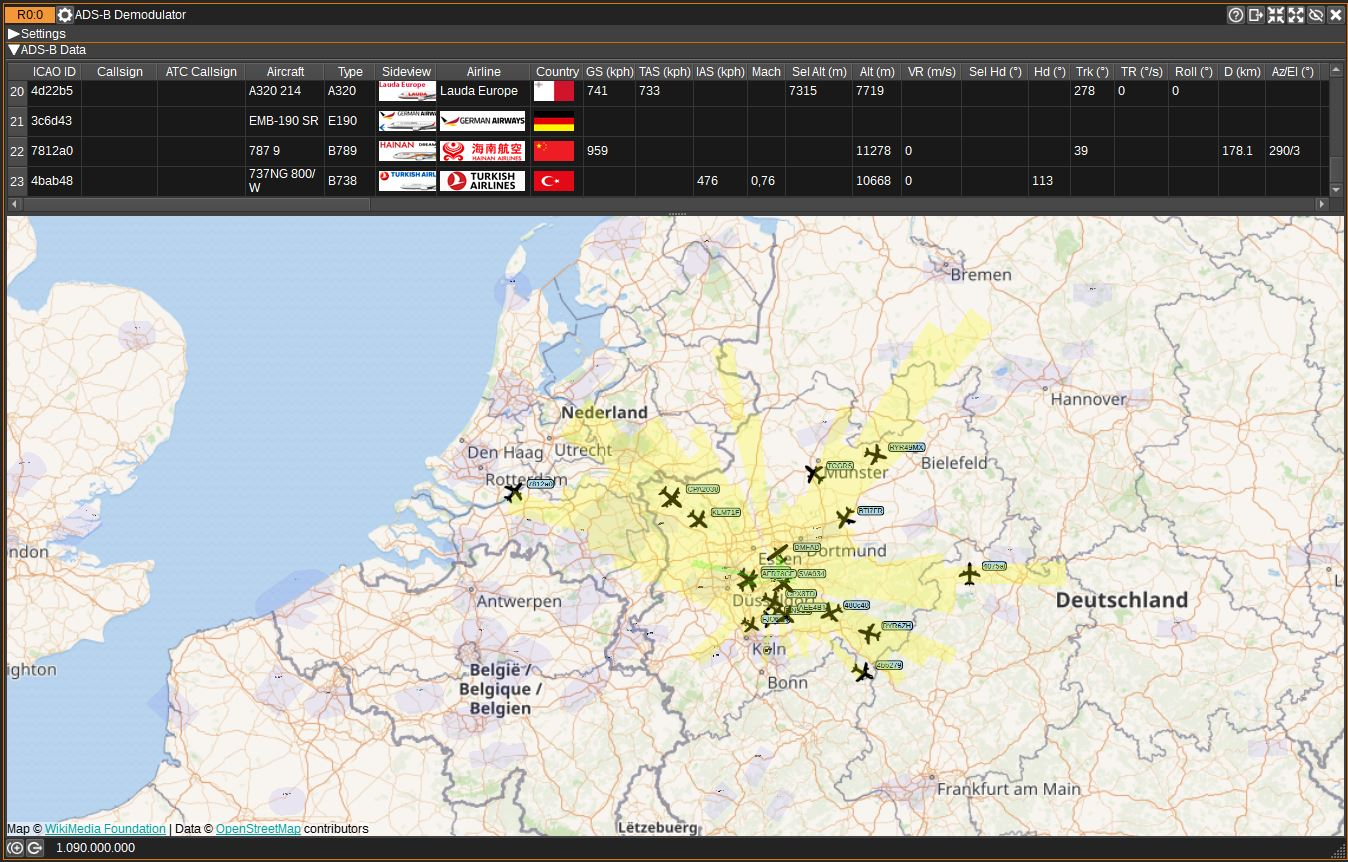

Das ist die gekaufte Antenne, da liegt der Empfangsbereich bei 150 - 180 km.
Es kommt aber auch auf die Wetterlage an, der Empfang ist so unterschiedlich bei Nebel Regen oder Sonnenschein.
Es kommt aber auch auf die Wetterlage an, der Empfang ist so unterschiedlich bei Nebel Regen oder Sonnenschein.
