Bau-einer-Kollinear-Antenne
Was ist eine Kollineare Antenne?
Eine kollineare Antenne (oft auch Collinear-Antenne) ist eine spezielle Art von Rundstrahlantenne, die aus mehreren, übereinander angeordneten Dipol-Elementen besteht, die sich auf einer geraden Linie (kollinear) befinden. Sie wird eingesetzt, um die Signalstärke und Reichweite im Vergleich zu einer einfachen Dipolantenne zu erhöhen, ohne dabei die Rundstrahlcharakteristik (360-Grad-Abdeckung) zu verlieren.
Hauptmerkmale und Funktionsweise:
Eine kollineare Antenne (oft auch Collinear-Antenne) ist eine spezielle Art von Rundstrahlantenne, die aus mehreren, übereinander angeordneten Dipol-Elementen besteht, die sich auf einer geraden Linie (kollinear) befinden. Sie wird eingesetzt, um die Signalstärke und Reichweite im Vergleich zu einer einfachen Dipolantenne zu erhöhen, ohne dabei die Rundstrahlcharakteristik (360-Grad-Abdeckung) zu verlieren.
Hauptmerkmale und Funktionsweise:
Aufbau, Vorteil, Nachteile!
Aufbau: Die Antenne besteht aus mehreren gestockten Halbwellen-Dipolen oder aus hülsenförmigen Elementen (oft aus Koaxialkabel), die abwechselnd miteinander verlötet sind. Die Länge der Einzelelemente entspricht meist einer halben Wellenlänge. Abflachung des Diagramms: Durch das "Stapeln" der Elemente wird die Strahlungsenergie gebündelt, die normalerweise in den Himmel oder Boden gehen würde, und stattdessen in der Horizontalen konzentriert. Dies führt zu einem höheren Antennengewinn in der Horizontalebene.
Rundstrahlcharakteristik: Trotz des hohen Gewinns strahlt die Antenne gleichmäßig in alle Richtungen (kreissymmetrisch), weshalb sie ideal für Basisstationen im Mobilfunk oder WLAN ist.
Anwendungen: Häufig genutzt bei UKW-Radio, Betriebsfunk, WLAN (2,4 GHz / 5 GHz), DVB-T und ADS-B-Empfängern.
Aufbau: Die Antenne besteht aus mehreren gestockten Halbwellen-Dipolen oder aus hülsenförmigen Elementen (oft aus Koaxialkabel), die abwechselnd miteinander verlötet sind. Die Länge der Einzelelemente entspricht meist einer halben Wellenlänge. Abflachung des Diagramms: Durch das "Stapeln" der Elemente wird die Strahlungsenergie gebündelt, die normalerweise in den Himmel oder Boden gehen würde, und stattdessen in der Horizontalen konzentriert. Dies führt zu einem höheren Antennengewinn in der Horizontalebene.
Rundstrahlcharakteristik: Trotz des hohen Gewinns strahlt die Antenne gleichmäßig in alle Richtungen (kreissymmetrisch), weshalb sie ideal für Basisstationen im Mobilfunk oder WLAN ist.
Anwendungen: Häufig genutzt bei UKW-Radio, Betriebsfunk, WLAN (2,4 GHz / 5 GHz), DVB-T und ADS-B-Empfängern.
Vorteile:
Hoher Gewinn: Verbesserter Empfang und größere Reichweite durch Bündelung.
Rundstrahlung: Keine Ausrichtung notwendig.
Kompakt: Oft als stabiler Stab ("Fiberglas-Stab") ausgeführt, wetterfest und mechanisch robust.
Nachteile:
Schmalbandig: Oft nur für einen bestimmten Frequenzbereich optimal nutzbar.
Keine Fernwirkung nach oben/unten: Durch die starke Bündelung ist der Empfang direkt unter oder über der Antenne schlecht.
( Dieser Text wurde aus Google übernommen )
Hoher Gewinn: Verbesserter Empfang und größere Reichweite durch Bündelung.
Rundstrahlung: Keine Ausrichtung notwendig.
Kompakt: Oft als stabiler Stab ("Fiberglas-Stab") ausgeführt, wetterfest und mechanisch robust.
Nachteile:
Schmalbandig: Oft nur für einen bestimmten Frequenzbereich optimal nutzbar.
Keine Fernwirkung nach oben/unten: Durch die starke Bündelung ist der Empfang direkt unter oder über der Antenne schlecht.
( Dieser Text wurde aus Google übernommen )

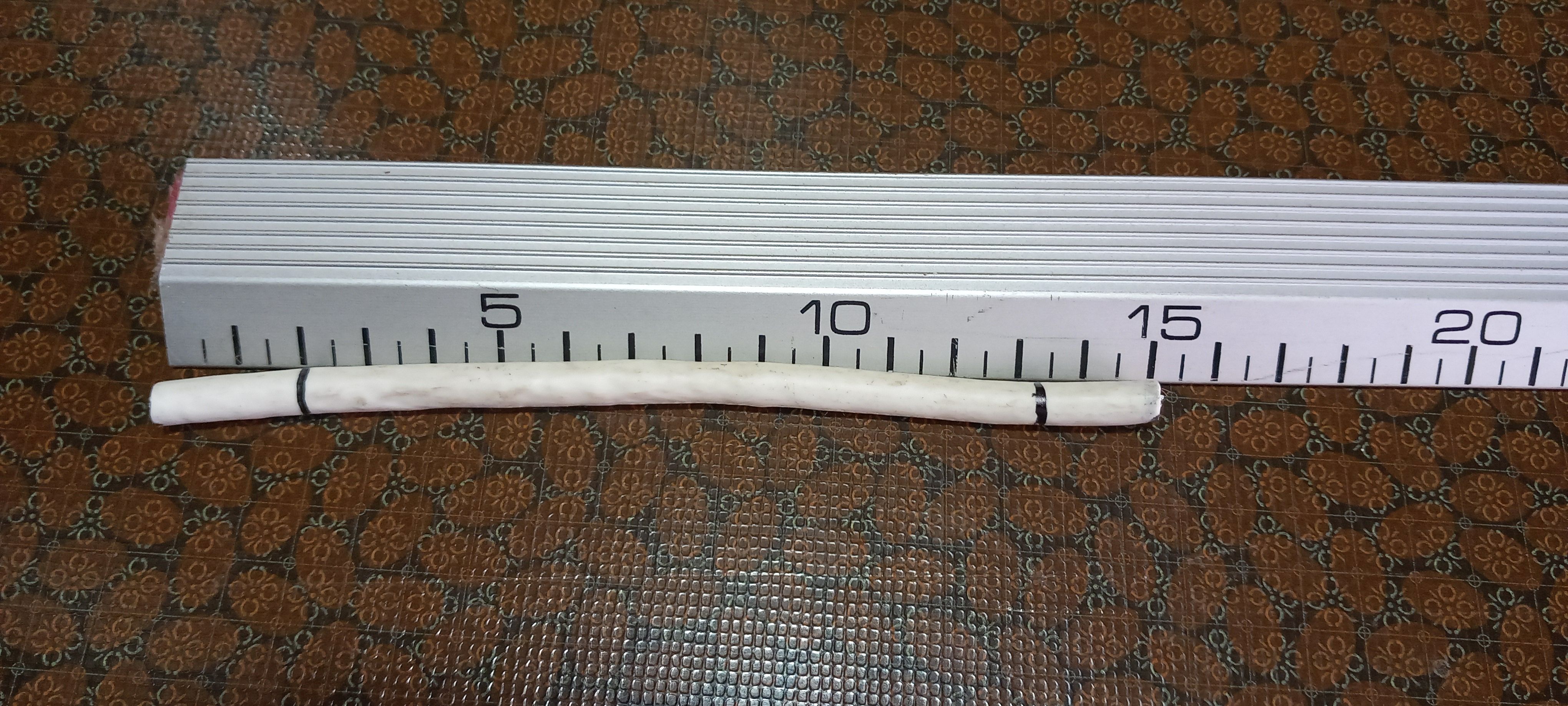

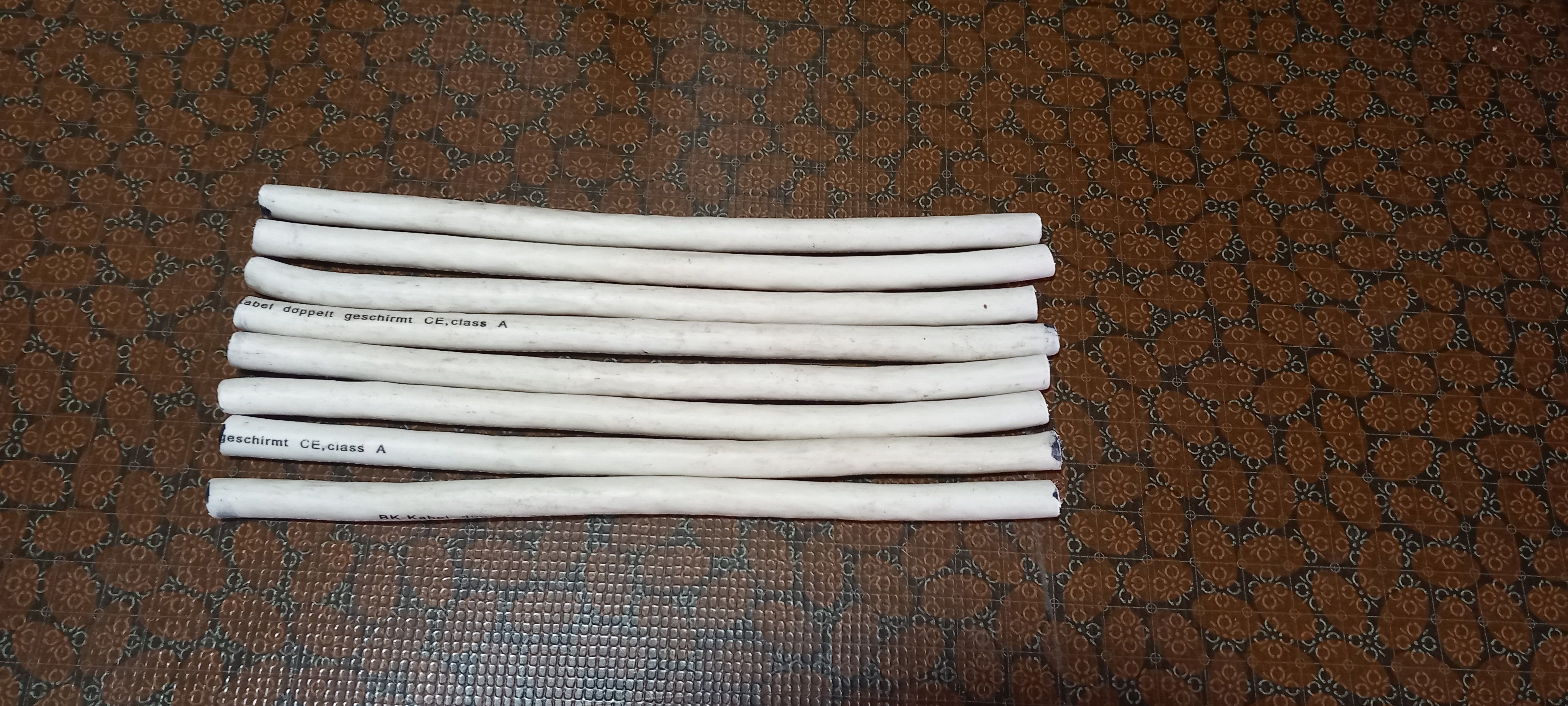

Hier habe ich 8 Stücker Satelliten Kabel 75 Ohm, auf 15 cm Abgeschnitten.

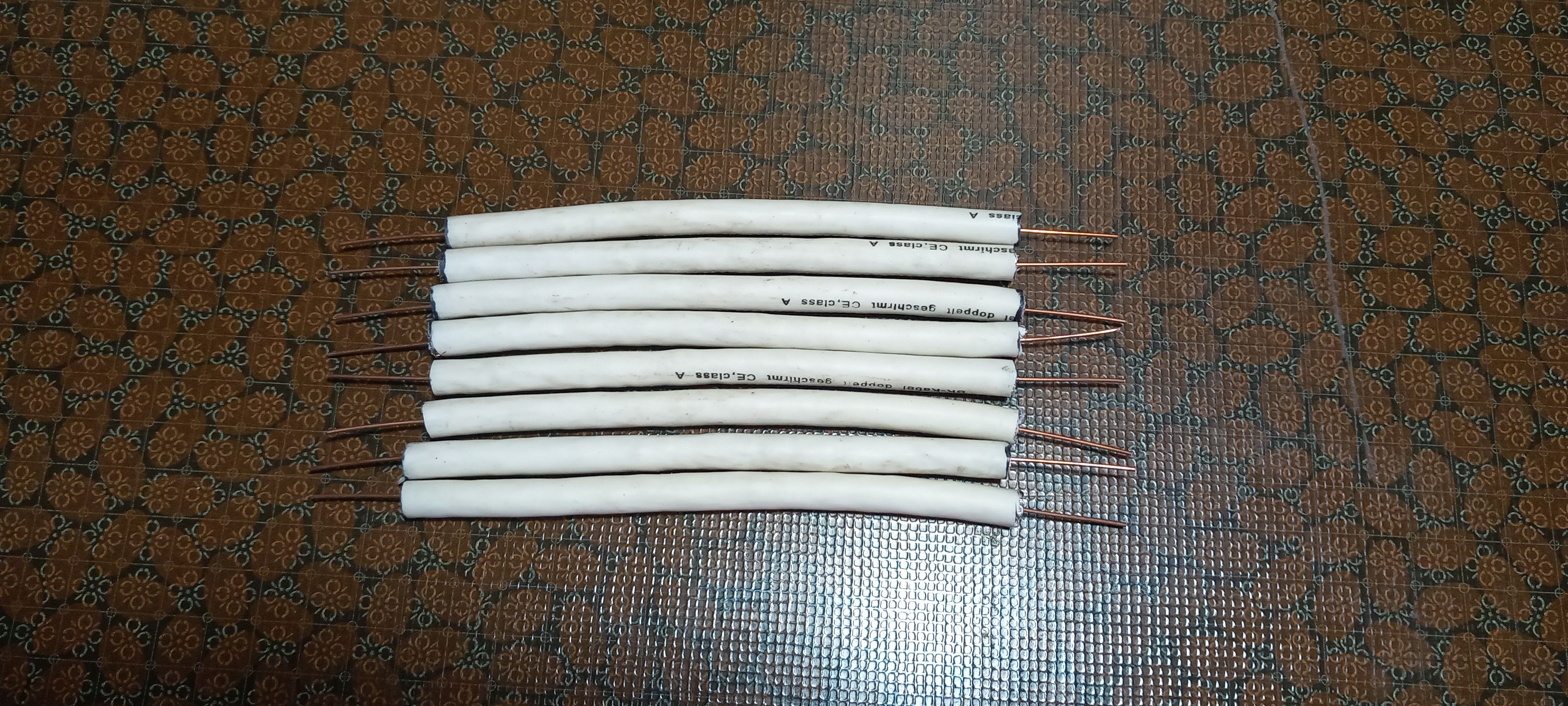

Dann habe ich rechts und Links 2 cm abisoliert.

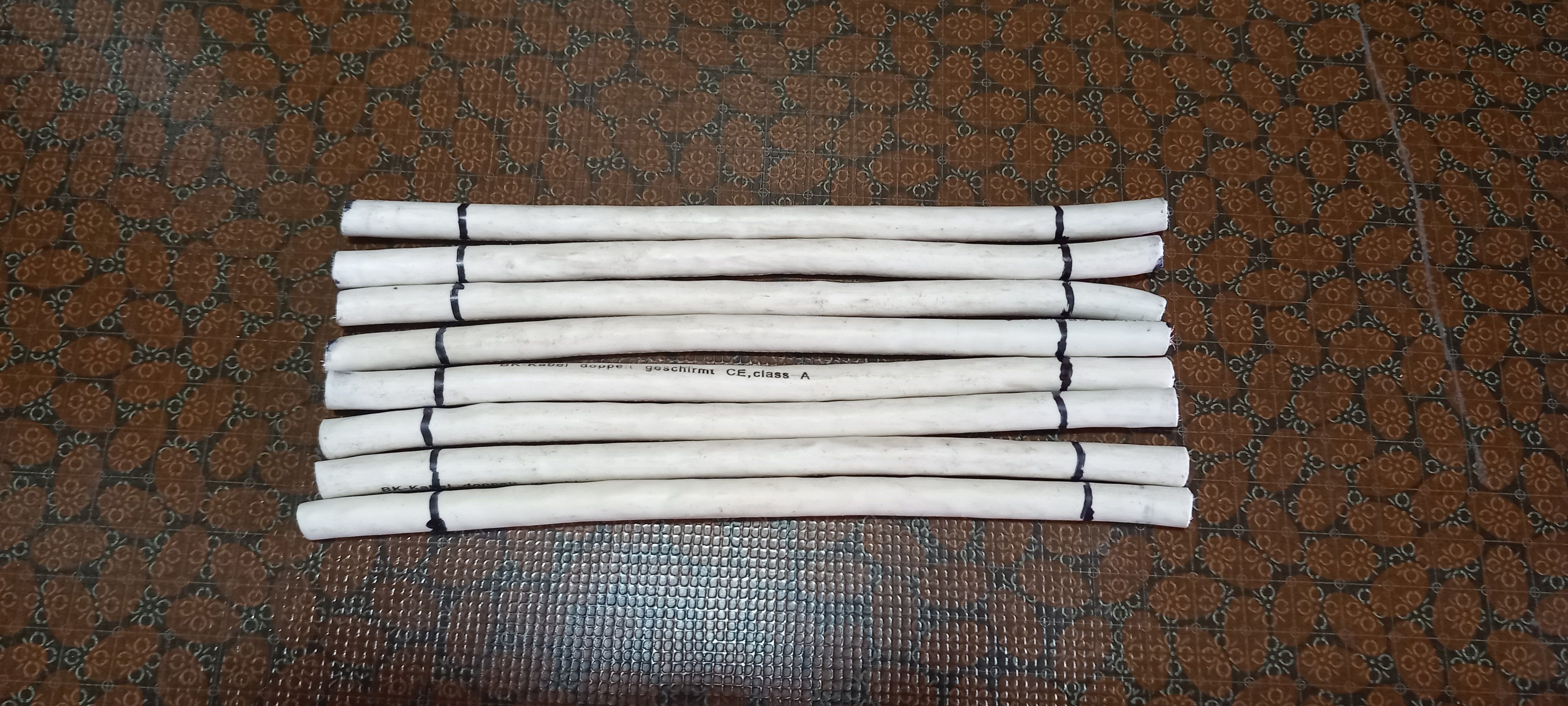

Dann habe ich 2 cm rechts und links Angezeichnet.
Es sollte so aussehen.

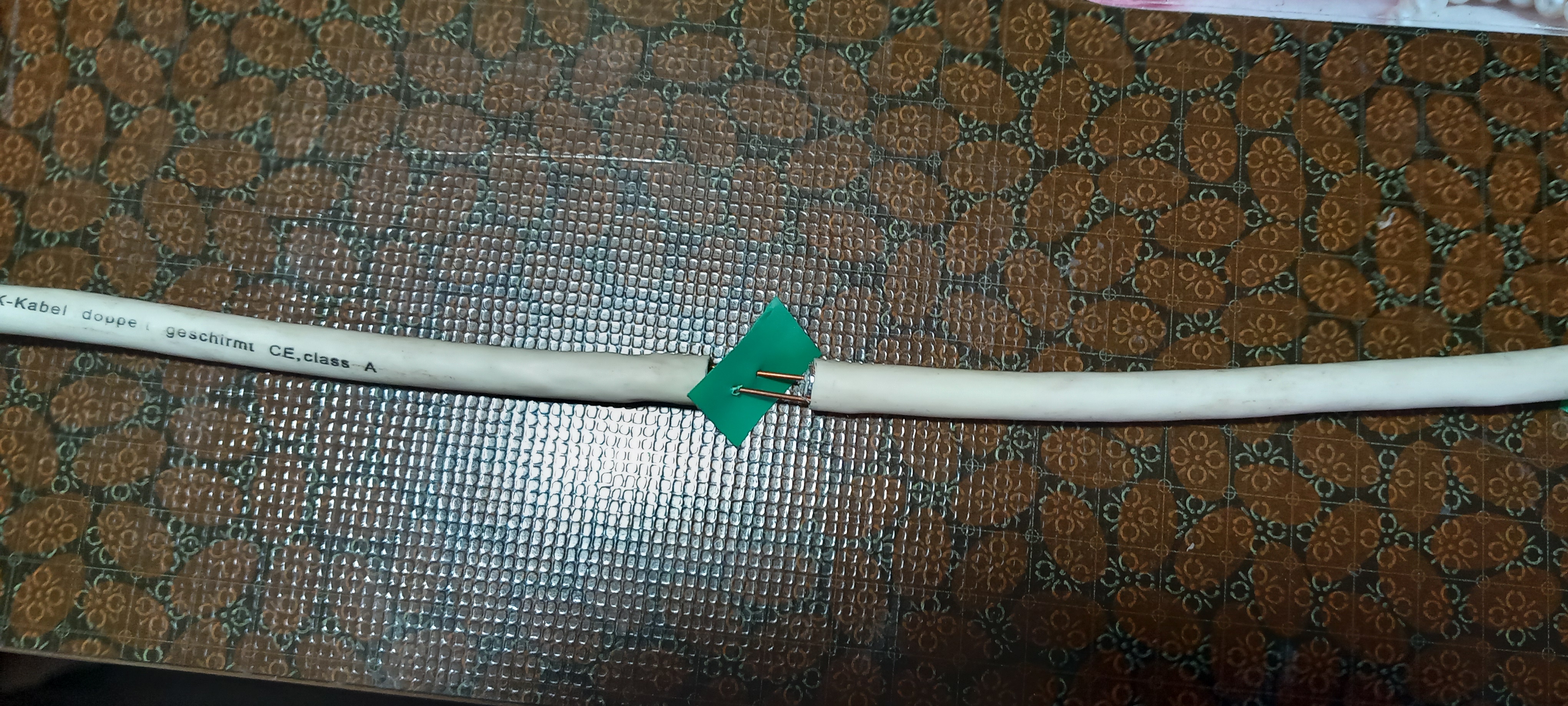

Dann brauch man 7 Klebeband streifen, um die Elemente zu isolieren.
Ich habe die Elemente mit Kabelbinder und Klebeband fixiert, und an einer N-Buchse Angeschlossen.
Ich hatte ich mir im Baumarkt etwas Rohr besorgt, und die Elemente da eingeschoben. So das sie Witterung beständiger ist.
Und schon war die Kollinear Antenne fertig gebaut.
Und schon war die Kollinear Antenne fertig gebaut.
Und wie immer gilt, Achtung: Ich übernehme keine Haftung wenn die Antenne nach gebaut wird, auf Richtigkeit der Daten und auf Verletzungen beim Gebrauch alles geschieht in Selbsthaftung und auf eigene Gefahr ! ! !
Diese Antenne ist zum Empfang der ADS-B Signale gebaut worden, im Frequenz Bereich 1090 GHz.
